华盾管道单层溶结环氧粉末防腐钢管的详细介绍

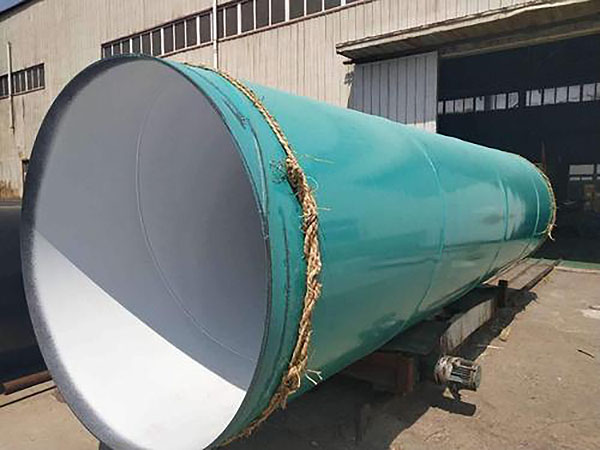

单层熔结环氧粉末防腐钢管
我公司生产的熔结环氧粉末又称热固性环氧树脂重防腐粉末，是一种以空气为载体进行输送和分散的固体材料，将其施涂于经预热的钢铁制品表面，熔化、流平、固化形成一道均匀的涂层防腐是在高温下形成的重防腐涂层。该涂层具有涂敷操作简便、无污染、涂层抗冲击和抗弯曲性能好、耐温性高等优点。
熔结环氧粉末分类：
1）按使用方法可分为：管道内喷涂用粉、管道外喷涂用粉、管道内外通用粉。管道外喷涂用粉又分为：单层粉、双层粉、三层结构防腐用粉；
　　2）按用途可分为：石油天然气管道用粉、饮用水管道用粉、消防管道用粉、煤矿抗静电通风管道用粉、化工管道用粉、石油钻杆用粉、管件用粉、船舶管道用粉、高盐水重防腐管道用粉等。
　　3）按固化条件可分为：快速固化、普通固化两种类型。快速固化粉末的固化条件一般为230℃/0.5~2min，主要用于管道外喷涂或三层防腐结构，由于固化时间短，生产效率高，适合流水线作业；普通固化粉末的固化条件一般为230℃/5min以上，由于固化时间长，涂层流平好，适用于管道内喷涂。
熔结环氧粉末的防腐方法：
主要有：静电喷涂法、热喷涂法、抽吸法、流化床法、滚涂法等。管道内涂敷一般采用摩擦静电喷涂法、抽吸法或热喷涂法；这几种喷涂方法都有一个共同特点，即喷涂之前需要将工件预热到某一温度，使粉末一接触即熔化，余热应该能使涂膜继续流动，进一步流平覆盖整个钢管表面，特别是在钢管表面的凹陷处，以及焊缝两侧，熔融的涂料流入填平，使涂层与钢管紧密结合，更大限度减少孔隙，并在规定时间内固化，最后用水冷却终止固化过程。
内壁防腐性能比较如下：
